震动传感器

当有震动产生时，就能检测到信号。

购买链接：

https://item.taobao.com/item.htm?spm=a1z10.5-c-s.w4002-18748153240.30.7eda723cVVKOLp&id=576040269349

震动传感器

一、功能介绍

震动传感器

使用中断接口，与IMX6魔法师Cortex-A系列底板的P5接口对应。

1、模块简介

此模块中使用的震动开关型号是SW-18015P，为密封弹簧型、无方向性震动感应触发开关，任何角度均可触发。开关在静止時为开路OFF状态，当受到外力碰触而达到相应震动力时，或移动速度达到适当离(偏)心力时，导电接脚会产生瞬间导通呈瞬间ON状态。当外力消失時，开关恢复为开路OFF状态。在正常使用情况下开关的寿命可达20万次。此震动开关适用于小电流控制电路的触发，开关的灵敏度是灵敏型，适用于玩具、防盗报警器、鞋灯、发光礼品等产品。

二、使用演示

三、原理分析

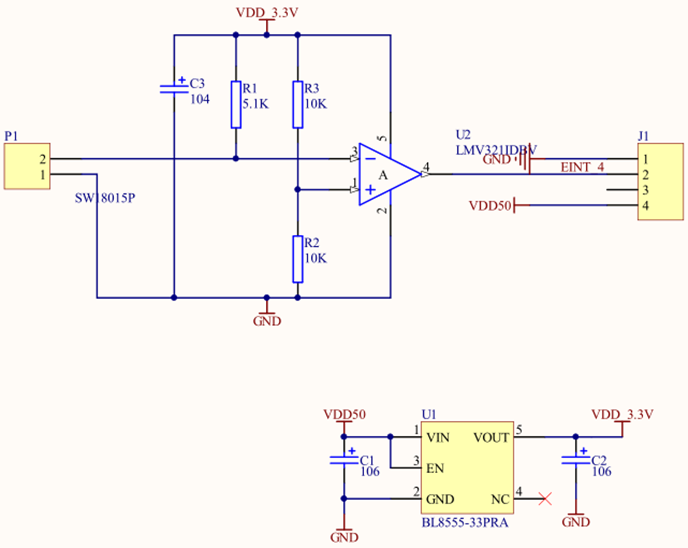

原理图中的P1口接的是震动开关SW-18015P，震动开关感应到震动后会导通电路，否则为闭路。当震动开关为开路时，电流通过震动开关，比较器U1的3脚电压为3.3V，1脚电压为3V，比较器U1的3脚电压高于1脚电压，所以U1输出高电平。当震动传感器为闭路时，U1的3脚电压低于1脚电压，所以输出低电平。
