一、功能介绍

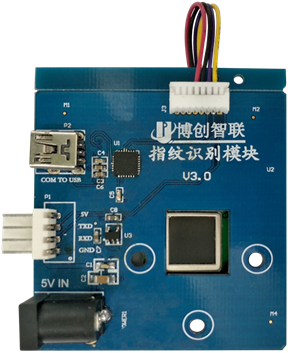

指纹识别模块介绍
用来完成指纹的采集和指纹的对比的模块,配套应用软件,可以实施开机保密、屏幕保护保密及文件、目录保密等。在需要解密的场合,只要将使用者的手指放在指纹窗上即可。
指纹识别技术介绍
每个人(包括指纹在内)的皮肤纹路在图案、断点和交叉点上各不相同,呈现唯一性且终生不变。据此,我们就可以把一个人同他的指纹对应起来,通过将他的指纹和预先保存的指纹数据进行比较,就可以验证它的真实身份,这就是指纹识别技术。
与人工处理不同,一般的生物识别技术公司并不直接存储指纹的图象,因为指纹属于个人隐私,而是使用不同的数字化算法在指纹图象上找到并比对指纹的特征。每个指纹都有几个独一无二、可测量的特征点,每个特征点都有大约5~7个特征,我们的十个手指产生最少4900个独立可测量的特征,这足以说明指纹识别是一个更加可靠的鉴别方式。
二、使用演示
三、原理分析
指纹模块按其指纹识别方式可以分为
光学指纹模块:靠光的折射和反射原理识别指纹
电容指纹模块:通过电容的数值变化来采集指纹
射频指纹模块(刮擦指纹模块):利用微量射频信号来探测纹路
光学指纹模块:利用光的折射和反射原理,光从底部射向三棱镜,并经棱镜射出,射出的光线在手指表面指纹凹凸不平的线纹上折射的角度及反射回去的光线明暗就会不一样。CMOS或者CCD的光学器件就会收集到不同明暗程度的图片信息,就完成指纹的采集。
半导体指纹模块:无论是电容式或是电感式,其原理类似,在一块集成有成千上万半导体器件的“平板”上,手指贴在其上与其构成了电容(电感)的另一面,由于手指平面凸凹不平,凸点处和凹点处接触平板的实际距离大小就不一样,形成的电容/电感数值也就不一样,设备根据这个原理将采集到的不同的数值汇总,也就完成了指纹的采集。
射频指纹模块:利用生物射频指纹识别技术,通过传感器本身发射出微量射频信号,穿透手指的表皮层去控测里层的纹路,来获得最佳的指纹图像。防伪指纹能力强,射频识别原理只对人的真皮皮肤有反应,从根本上杜绝了人造指纹的问题。
四、代码分析
五、实践操作
